鉛板軋機軋輥的尺寸（一）

鄭州盛源軋機設備供應商專業軋機廠家,盛源機械在軋機行業耕耘20余年，精研技術，鑄造質量魂，以堅定不移的決心，為客戶提供優質的產品和專屬售后服務。

鄭州盛源專業生產、研發鉛板軋機，有20年生產經驗，以科技為核心，以質量為企業靈魂，鑄造高品質的產品，回饋廣大新老客戶！

原料，厚度≤90mm,寬度≤900mm

成品，厚度≥1.5mm,寬度≤1000mm

主軋機及設備包括，

1，主電機Z4-225-31   75KW

2，減速機聯合齒輪箱，減速機中心距850mm,齒輪箱中心距400mm.

3，萬向傳動軸SWC280型

4，主軋機架總成

1） 壓下采用蝸輪壓下，數字顯示，壓下速度0.15-2mm/s。壓下可單邊壓下也可以同時壓下，壓下電機2.5KW。二臺。

2） 軋輥采用鉻鉬合金，輥徑400mm,輥面寬度1200mm。軸承式，軸承內徑為230mm。

3） 軋輥平衡采用液壓平衡裝置。

4） 機架斷面200mmX220mm,軋制力70噸。

5） 軋機的軋輥開口度為≤100mm.

6） 軋制速度0.2M/S----0.5M/S.。

5，機前機后各配輸送輥道輥道。

6，電控系統，采用西門子直流控制可逆軋制系統，軋機整個系統采用可編程序控制，實現自動化軋制。

我公司專業生產鉛板軋機，具有20年生產經驗，技術扎實，質量可靠，是您身邊的軋機生產廠家，歡迎咨詢

軋輥的基本尺寸參數是：軋輥名義直徑D，軋輥長度L，輥頸長度l和輥徑直徑d。名義直徑和輥身長度是軋輥的主要參數。當軋輥的直徑確定之后，軋輥的其他參數可根據強度、剛度或結構上的要求，隨之確定。

鉛板軋機的軋輥尺寸和輥身長度經過精密的計算，可以承受很大的軋制力，保證鉛板板面光潔，平整

一、 軋輥名義直徑D和輥身長度L的確定

1、 初軋機與型鋼軋機的D與L  初軋機和型鋼軋機的軋輥名義直徑D既是軋機的主要參數，也是軋輥尺寸的主要參數。軋機是以軋輥輥身直徑標稱的。軋輥輥身直徑隨著軋輥的磨損，需要重車或研磨，尺寸逐漸減小，故有最大直徑和最小直徑之分。另外，有槽軋輥輥身直徑沿軸向各處也不相同。所以必須采用一個不變值表示軋輥直徑D。型鋼軋機以齒輪座的中心距為軋輥名義直徑，或用軋制時上下軋輥中心線間的距離來表示。對軋制時軋輥中心距逐道變化的初軋機，一般按最末道的軋輥中心距來定名義直徑。為了避免軋槽切入過深，軋輥的名義直徑和工作直徑之比一般不大于1.4.

軋輥工作直徑Dg可根據最大咬入角a（或壓下量與輥頸之比?hDg）和軋輥的強度要求來確定。軋輥的強度條件是軋輥各處的計算應力小于許用應力。軋輥的許用應力值為其材料的強度極限除以安全系數。通常軋輥的安全系數選取5.按著軋輥的咬入條件，軋輥的工作直徑Dg 應滿足下式：

             Dg  ??h1-cosa 或 Dg  ??h2sina2

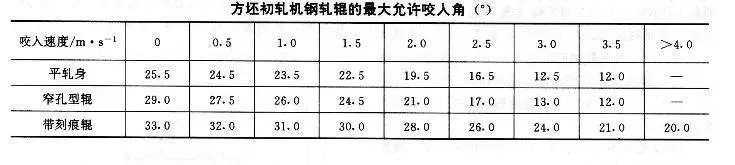

式中a是最大咬入角，它和軋輥與軋機間的摩擦系數有關。各種軋機的最大咬入角可參考下表：
